سیستمهای فیلتراسیون خارج از خط روغن
سیستمهای فیلتراسیون خارج از خط، شامل یک یا چند مرحله فیلتر جهت حذف ذرات جامد و آب از سیالات هیدرولیک و روغنهای روانکار می باشند.
با توجه به اینکه علت اصلی تخریب قطعات و از کارافتادگی ماشین های هیدرولیک و روانکار ناشی از حضور آلودگی ذرات جامد به خصوص سیلیس و آب به خصوص آب آزاد در روغن می باشد، نصب سیستمهای فیلتراسیون خارج از خط در کنار مخازن روغن توصیه می گردد. این سیستمها قادرند سطوح تمیزی روغن را در محدوده مجاز آلودگی کنترل نمایند.
اهمیت نصب و استفاده از این سیستمها در این است که اولا فیلترهای اصلی داخل خط به علت بای پاس شدن و همچنین شرایط جریان خط اصلی (پالسها و حالت غیر پایا unsteady state flow) و شدت جریان بالای خط اصلی با افت بازدهی مواجه شده و قادر به تامین سطوح تمیزی مورد نیاز سیستم نمی باشند. و ثانیا از فیلترهای خارج از خط که دارای پمپ جداگانه می باشند حتی در مواقعیکه پمپ اصلی خاموش می باشد، بدون راه اندازی خط اصلی می توان استفاده نمود (Static condition) .
این تصاویر میکروسکوپی که با استفاده از روشهای Patch test اخذ گردیده اند، نشاندهنده ذرات باقیمانده بر روی ممبران، پس از عبور روغن و معرف میزان آلودکی روغن در سه نمونه ذیل می باشد.
1. آلودگی روغن نو
2. آلودگی روغن با فیلترهای داخل خط ( عدم وجود فیلتراسیون خارج از خط)
3. آلودگی روغن در صورت استفاده از سیستمهای فیلتراسیون خارج از خط
توصیه می شود هر یک از مخازن روغن به یک فیلتر off-line مجهز گردد. در اینصورت این فیلترها قادر خواهند بود، متناسب با ریت ورود آلودگی رطوبت و ذرات جامد، آنها را از روغن جدا نموده و بدین ترتیب ضمن همواره تمیر نگاه داشتن روغن، نیاز به تعویض روغن در اثر آلودگی و یا انجام فیلتراسیون پیشرفته و فلاشینگ سیستم که به علت ته نشین شدن آلودگیها در اجزای سیستم، لوله ها و مخازن در طول زمان حاصل می گردد، از بین خواهد رفت.
سیستمهای فیلتراسیون خارج از خط نوین احیا
به دو گروه SF (جداسازی ذرات جامد) و DF (جداسازی ذرات جامد و جذب آب) طبقه بندی می شوند.

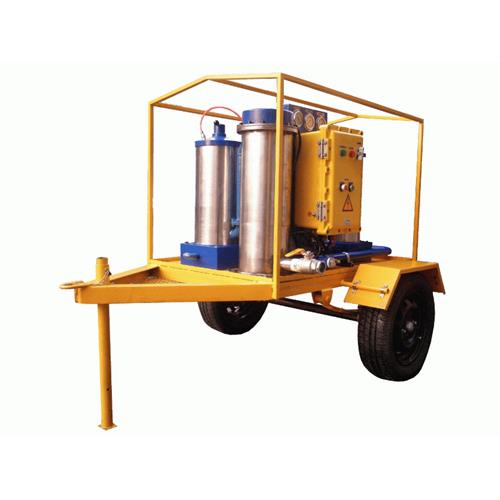

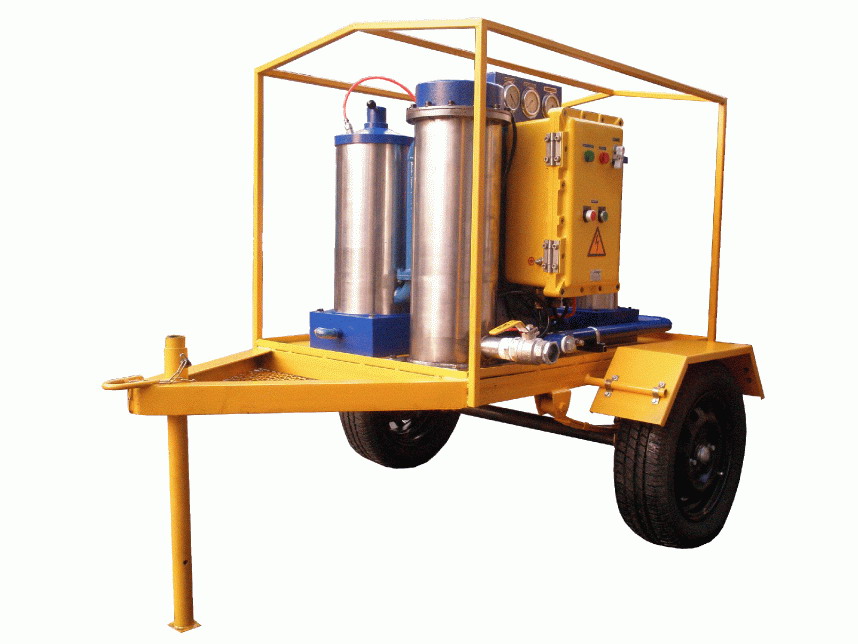

امکان ساخت کلیه مدلها به صورت ضد انفجار جهت کار در محیطهای قابل اشتعال وجود دارد.
سری SF
این گروه سیستم ها قادر به حذف ذرات جامد از انواع سیالات هیدرولیک و روغنهای روانکار با حداکثر ویسکوزیته 1000cSt. بوده و به صورت قابل حمل و یا ثابت استفاده می شوند.
|
مشخصات کلی
|
|
مدل
|
SF 40
|
SF 80
|
SF 150
|
|
دبی جریان (lit/min)
|
20-40
|
60-80
|
100-120
|
|
فشار طراحی (bar)
|
10
|
|
فشار عملیاتی (bar)
|
< = 4
|
|
منبع برق
|
220 V, 1 phase. 50 Hz
|
|
380 V, 3 phase. 50 Hz
|
|
0.75 KW
|
1.1KW
|
2.2KW
|
|
اندازه اتصالات ورودی و خروجی
|
3/4"
|
1"
|
1½"
|
|
تعداد المنت ها
|
1
|
2
|
4
|
|
نوع المنت
|
HV45/15
|
|
حداکثر ویسکوزیته(cSt)
|
1000
|
|
حداکثر حجم مخزن روغن(m3)
|
8
|
16
|
32
|
در صورت نیاز، سیستمهای با ظرفیت بالاتر قابل ساخت می باشد.
شمارنده ذرات به صورت انتخابی بر روی سیستمها قابل نصب می باشد.
سری DF
این گروه از سیستم ها با امکان حذف ذرات جامد و آب آزاد (امولسیون) از انواع سیالات هیدرولیک و روغنهای روانکار با حداکثر ویسکوزیته 68cSt. بوده و به صورت قابل حمل و یا ثابت استفاده می شوند.
از آنجائیکه مدیای جذب آب قادر به نگهداری مقدار معینی آب می باشد، مورد استفاده این گروه سیستم ها در جایی که ورود آلودگی آب به روغن تنها از طریق تنفس هوای مرطوب صورت می گیرد، مانند سیستم های هیدرولیک می باشد.
|
مشخصات کلی
|
|
مدل
|
DF 40
|
DF 80
|
DF 150
|
|
دبی جریان (lit/min)
|
20-40
|
60-80
|
100-150
|
|
فشار طراحی (bar)
|
10
|
|
فشار عملیاتی (bar)
|
< = 6
|
|
منبع برق
|
220 V, 1 phase. 50 Hz
|
|
380 V, 3 phase. 50 Hz
|
|
0.75 KW
|
1.1KW
|
2.2KW
|
|
اندازه اتصالات ورودی و خروجی
|
3/4"
|
1"
|
1¼"
|
|
تعداد المنت ها
|
2
|
4
|
8
|
|
نوع المنت
|
HV45/15, WA45/15
|
|
حداکثر ویسکوزیته(cSt)
|
68
|
|
حداکثر حجم مخزن روغن(m3)
|
8
|
16
|
32
|
در صورت نیاز، سیستمهای با ظرفیت بالاتر قابل ساخت می باشد.
شمارنده ذرات به صورت انتخابی بر روی سیستمها قابل نصب می باشد.
سری SFW
این گروه سیستم ها قادر به حذف ذرات جامد و آب از انواع سیالات هیدرولیک و روغنهای روانکار بوده و به صورت ثابت و خارج از خط، یا به صورت ثابت و در خط کنارگذر قابل نصب می باشند.
|
مشخصات کلی
|
|
مدل
|
SFW 5
|
SFW 10
|
|
دبی جریان (lit/min)
|
5
|
10
|
|
ابعاد(mm)
|
ارتفاع
|
370
|
370
|
|
طول
|
400
|
600
|
|
عرض
|
180
|
250
|
|
فشار طراحی (bar)
|
5
|
|
فشار عملیاتی (bar)
|
< = 2
|
|
منبع برق
|
24 V DC (ماشین آلات معدنی)
|
|
220 V, 1 phase. 50 Hz
|
|
380 V, 3 phase. 50 Hz
|
|
0.37 KW
|
0.37 KW
|
|
اندازه اتصالات ورودی و خروجی
|
3/8"
|
1/2"
|
|
نوع المنت
|
WPA
|
|
حداکثر ویسکوزیته(cSt)
|
100
|
|
حداکثر حجم مخزن روغن(m3)
|
1000
|
2000
|
مزایای سیستمهای فیلتراسیون خارج از خط
این فیلترها قادرند سطح نمیزی روغن را در حد بالایی کنترل نمایند. چرا که مستقل از جریان اصلی بوده واز نوسانات و پالسها و شدت جریان خط اصلی و همچنین بای پاس شدن مصون میباشند. فیلترهای خارج ازخط ،تحت حالت پایا Steady state قرار دارند.
افزایش عمر ماشین، ممانعت از سایش و خوردگی
افزایش عمر قطعات، کاهش هزینه تعمیرات و تعویض قطعات به خصوص شیرها و پمپهای کنترل
افزایش بازدهی سیستم
بهبود عملکرد و کنترل مطلوب سیستم
افزایش عمر روغن، کاهش هزینه خرید روغن نو و تخلیه ضایعات
کاهش زمان از کارافتادگی ماشین و توقف تولید جهت تعمیرات و تعویض روغن
کاهش در هزینه خرید فیلتر المنتهای گران قیمت خط اصلی
امکان استفاده در هنگام خاموش بودن سیستم اصلی و امکان استفاده برای فلاش نمودن سیستم
