سیستمهای فیلتراسیون و تخلیص روغن در شرایط خلا، شامل چند مرحله فیلتراسیون جهت حذف ذرات جامد و  فرایند تقطیر در خلا جهت جداسازی آب ، هوا و گازها از سیالات هیدرولیک ، روغنهای روانکار و سیالات عایق الکتریکی و روغنهای ترانسفورمر می باشند.

مزیت بارز این سیستم ها، توانایی عالی در جداسازی آب از روغن می باشد. آب که از طریق جذب رطوبت هوا و یا نشتی از مبدلهای حرارتی به داخل روغن درسیستمهای هیدرولیک و روانکاری نفوذ می کند، به دو گروه آب آزاد و آب محلول تقسیم بندی می شود.

روغن تا رسیدن به نقطه اشباع (به عنوان مثال  200 ppm برای روغن هیدرولیک) ، آب را جذب نموده و تا این نقطه، محلول در روغن و جزیی از ساختار آن محسوب می گردد. نوسانات فشار و دما باعث جذب رطوبت بیشتر شده و تجاوز مقدار آب موجود در روغن از مقدار اشباع، سبب خروج آب از ساختار روغن و تشکیل آب امولسیون (آزاد) می گردد. قطرات بسیار ریز آب آزاد (کمتر از 0.1 micron) باعث آسیب و سایش سیستم می گردد. لذا آلودگی آب در سیستم می بایست کنترل گردد.

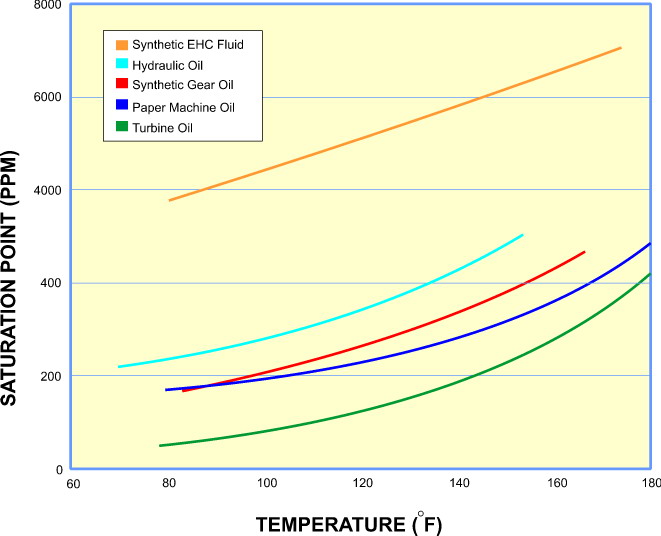

نقطه اشباع روغن از رطوبت، تابع  نوع روغن ( مولکولهای قطبی و سورفاکتانتها ) ،درجه حرارت و فشار می باشد. در نمودار، وابستگی حد اشباع بعضی روغنهای صنعتی به درجه حرارت قابل بررسی است.

آثار ناشی از حضور آ ب در روغن

ü       تضعیف خواص روانکاری، اکسیداسیون و کاهش عمر روغن

ü       زنگ زدگی کف مخازن و لوله ها

ü       سایش و خوردگی و از کارافتادگی قطعات و سیستم

ü        تخریب مواد افزودنی

ü        افزایش هزینه تعمیرات، تعویض قطعات و خرید روغن، توقف تولید ناشی از تعمیرات و تعویض روغن

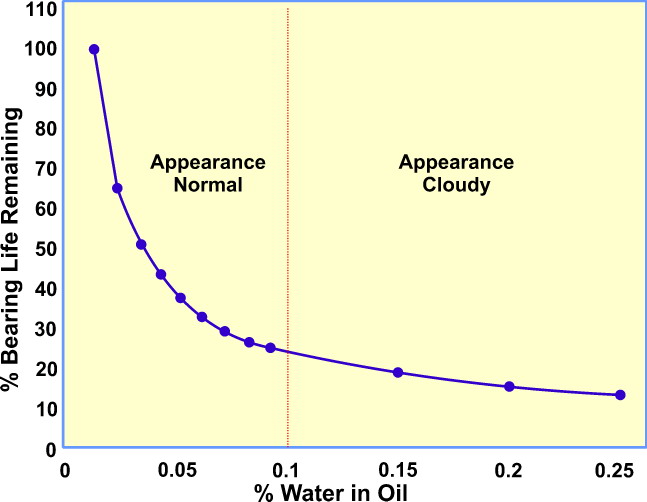

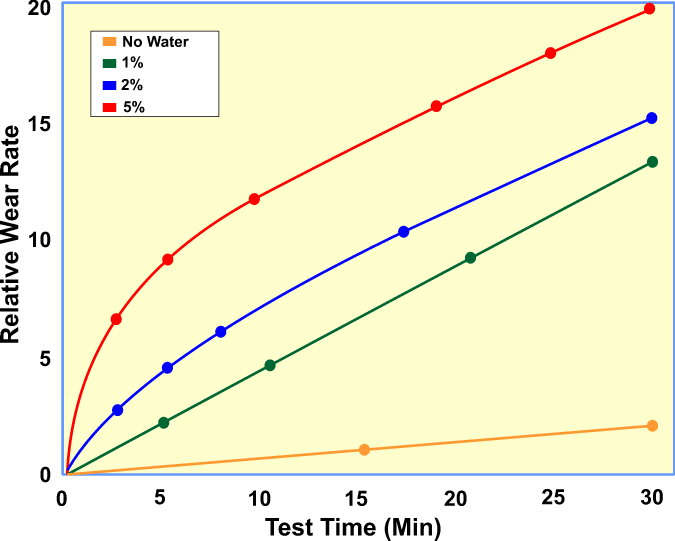

 در نمودار زیر تاثیر آلودگی آب بر عمر یاتاقانها قابل بررسی است.





مقایسه FV (روش تقطیر تحت خلأ) با سایر روشهای جداسازی آب

واحدهای سانتریفیوژ: فقط آب آزاد را از روغن جدا می کنند و قادر به شکستن امولسیونهای پایدار نمی باشند. در حجم های بالا، شدت جریان پایینی دارند و هزینه اولیه و عملیاتی آنها بالا می باشد.

واحدهای جذب آب: به علت استفاده از مواد جاذب، در ظرفیت جداسازی آب محدودیت دارند. در صورتیکه نفوذ آب به روغن فقط از طریق رطوبت هوا صورت پذیرد، این روش مقرون به صرفه است. در ویسکوزیته بالای 100cSt. کاربرد ندارند.

واحدهای کوالسر: فقط آب آزاد را جدا می کنند. در ویسکوزیته های بالای 32cSt. کاربرد ندارند.

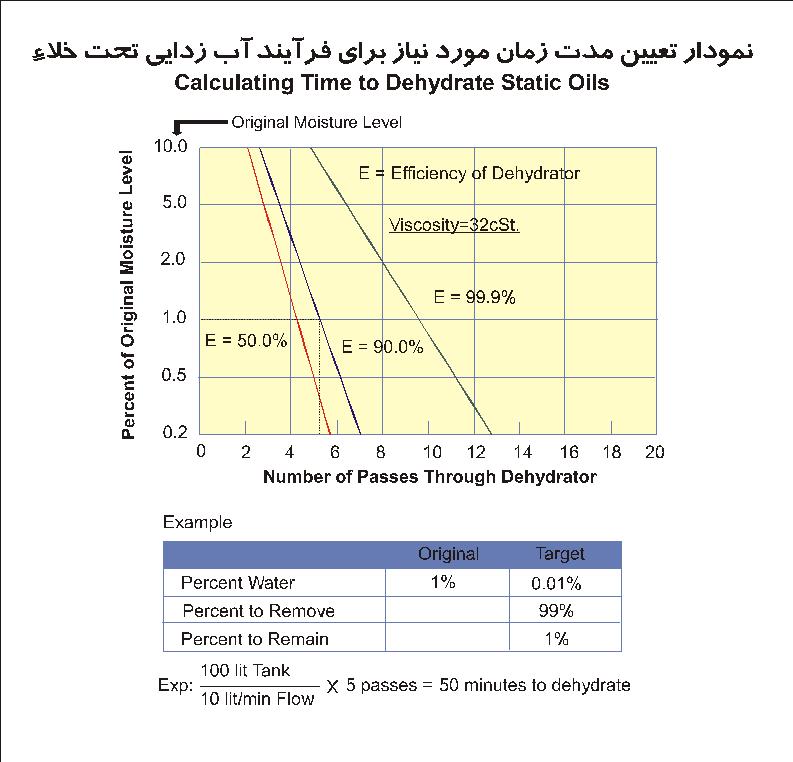

مدت زمان و عوامل موثر در جداسازی آب

سرعت جداسازی آب،  در فرایند تقطیر در خلا به نوع روغن، ویسکوزیته و مقدار آب در روغن بستگی دارد. سایر عوامل موثر در جداسازی آب عبارتند از:

Properties   خواص	Water extraction rate  شدت جداسازی آب
Temperatureدرجه حرارت عملیاتی	Strongly increased
Vacuumخلا عملیاتی	increased
Initial content of water مقدار آب اولیه	increased
Flow rate of FV systemشدت جریان دستگاه	increased
Oil viscosity,Surface tension, additive  خواص روغن شامل ویسکوزیته، کشش سطحی و ادتیوهای امولسیفایر و پاک کننده	reduced
Air Humidity رطوبت هوا	reduced



























این سیستمها به سه گروه FV , CFV و RFV طبقه بندی می شوند. سری FV و CFV  در تصفیه و فیلتراسیون انواع روغنهای روانکار و سری RFV  در تصفیه انواع سیالات عایق و روغنهای ترانسفورمر کاربرد دارد.

امکان ساخت کلیه مدلها به صورت ضد انفجار جهت کار در محیطهای قابل اشتعال وجود دارد.







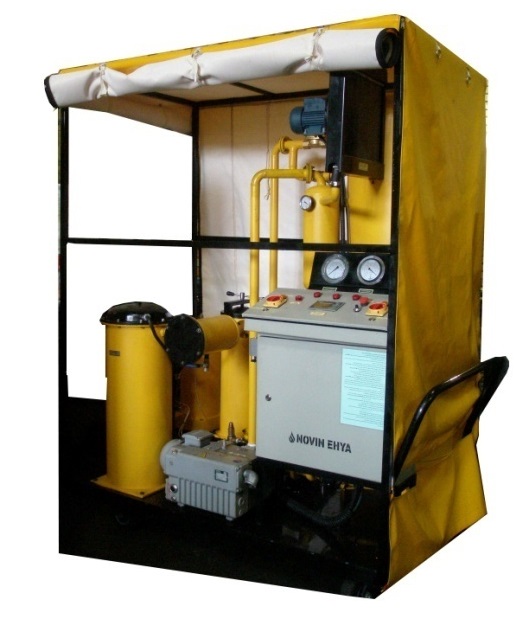

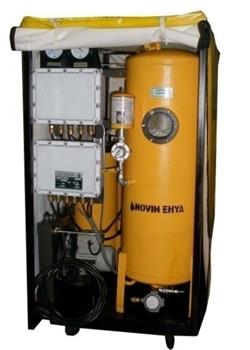

  سری FV-CFV

سیستم های تخلیص روغن،گروه FV، با بهره گیری از فرآیند تقطیر تحت خلأ، قادربه جداسازی ذرات ریز، آب، هوا و گازهای حاصل از تجزیه مولکولی و سایر مواد فرار از انواع رو غن های روانکار می باشند.

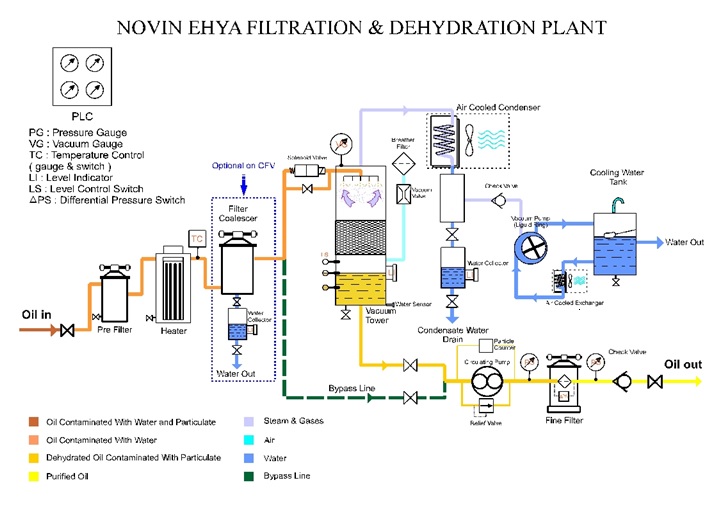

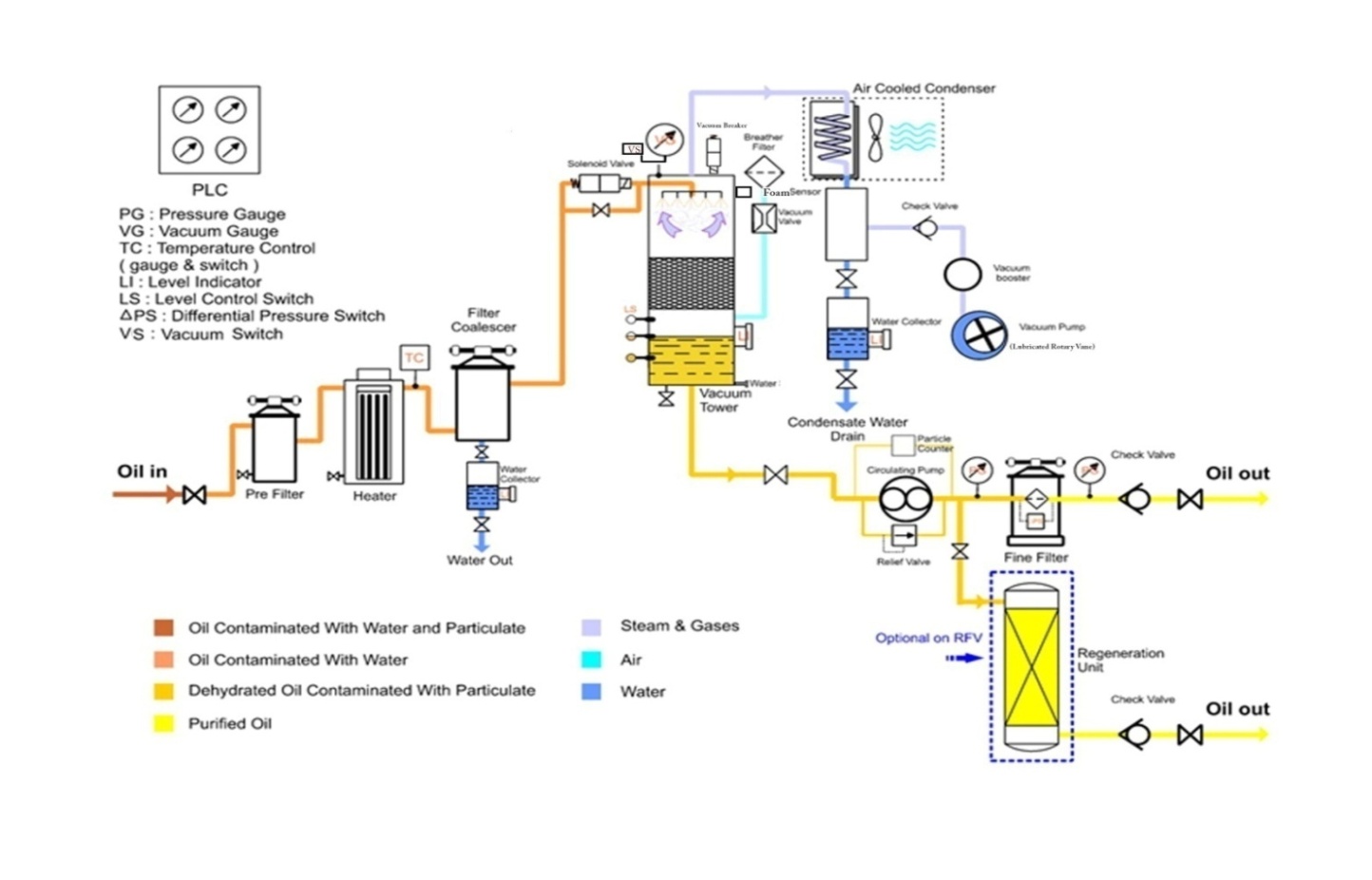

این سیستم ها دارای دو واحد فیلتراسیون و تقطیر می باشند. ذرات جامد در واحد فیلتراسیون و آلودگی آب و گاز در واحد تقطیر تحت خلأ جداسازی می شوند.

توانائی و بازدهی سیستم FV در جداسازی آلودگی از روغن

FV Performance
ذزات جامد	دستیالی به سطح تمیزی  ISO14/13/10
آب	جداسازی کامل آب آزاد، 80% - 90% از آب محلول،100  ppm >
هوا	جداسازی کامل هوای آزاد، 80% - 90% از هوای محلول
گازها	جداسازی کامل گازهای آزاد، 90% از گازهای محلول

مشخصات کلی
مدل		FV 10	FV 30	FV 50	FV 100	FV 200
دبی جریان  (lit/min)		10	30	50	100	200
فشار عملیاتی  (bar)		4 = >
خلاء عملیاتی (bar)		-0.5 -  -0.9
حداکثر درجه حرارت سیال (°C)		70
اندازه اتصالات  (Inch)	ورودی	1	1 ¼	1 ½	2	3
	خروجی	3/4	1	1¼	1 ½	2
توان کل موتورها (KW)		1.8	2.2	3	3.5	4
توان هیتر (KW)		10	18	25	40	50
تعداد المنت ها		1	1	2	4	6
حداکثر ویسکوزیته(cSt)		680
شدت جدا سازی آب آزاد (lit/hr)*		1.5	3	7	15	30
حداکثر حجم مخزن روغن(m3)**		4 >	4-10	10-25	25-40	40 <
حداقل حجم عملیاتی (lit)		30	50	90	150	200
منبع برق		380v 3 Phase, 50 Hz
مواد آّببندی، گسکتها		Synthetic rubber(Viton, Buna N)

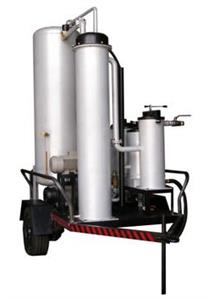

سری RFV



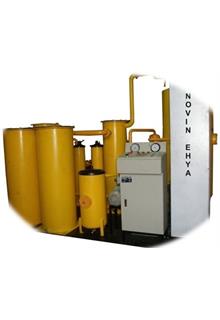

سیستم های احیاء روغن، گروه RFV ، قادر به جداسازی انواع آلودگی ذرات جامد، گاز، آب، آلودگی های شیمیایی نظیر سیستم های احیاء روغن، گروه RFV ، قادر به جداسازی انواع آلودگی ذرات جامد، گاز، آب، آلودگی های شیمیایی نظیر ذرات حاصل از اکسیداسیون، کربن، رزین و لجن از روغنهای عایق الکتریکی شامل روغنهای ترانسفورمر و اصلاح خواص آنها به مقادیر قابل قبول استاندارد IEC422 می باشند. این سیستم شامل سه واحد می باشند:

واحد فیلتراسیون، جهت جداسازی ذرات جامد

واحد تقطیر تحت خلأ، جهت جداسازی آب و گاز (آزاد و محلول)

واحد بازیافت با مواد جذبی، جهت جداسازی آلودگیهای شیمیایی محلول

در صورت نیاز، سیستمهای با ظرفیت بالاتر قابل ساخت می باشد.

سنسور آب (جهت تعیین مقدار آب بر حسب ppm ) به صورت انتخابی بر روی سیستمها قابل نصب می باشد.

خواص روغن خروجی از RFV

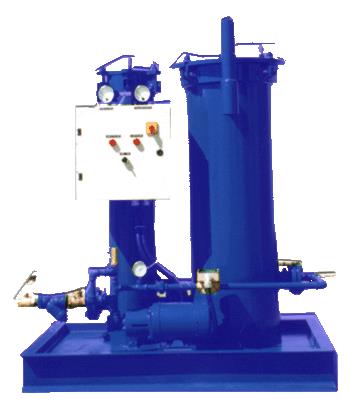

سیستم های احیاء روغن، گروه RF ، قادر به جداسازی انواع آلودگی شامل ذرات جامد، آلودگیهای شیمیایی شامل ذرات حاصل از اکسیداسیون، کربن، رزین، آسفالت، واکس، مواد اسیدی، سورفاکتانت، لجن و آب آزاد از روغن و سوخت می باشند.

این سیستم ها شامل دو واحد فیلتراسیون ذرات جامد و جداسازی آلودگیهای محلول با مواد جذبی می باشند.

سیستم های مدل RF در تصفیه انواع روغن کاربرد دارد. شامل:

روغن عایق الکتریکی	روغن های عملیات حرارتی
روغن آببندی	روغن هیدرلیک و روانکار
روغن پخت و پز	سوخت جت و دیزل
روغن سفید	سیالات فرآیندهای پالایشگاهی



مزایای سیستم های تقطیر تحت خلاء نوین احیاء

•        سیستم کاملا اتوماتیک بوده و کنترل فرآیند و پارامترهای عملیاتی درجه حرارت، فشار و خلاء به صورت خودکار صورت می گیرد.

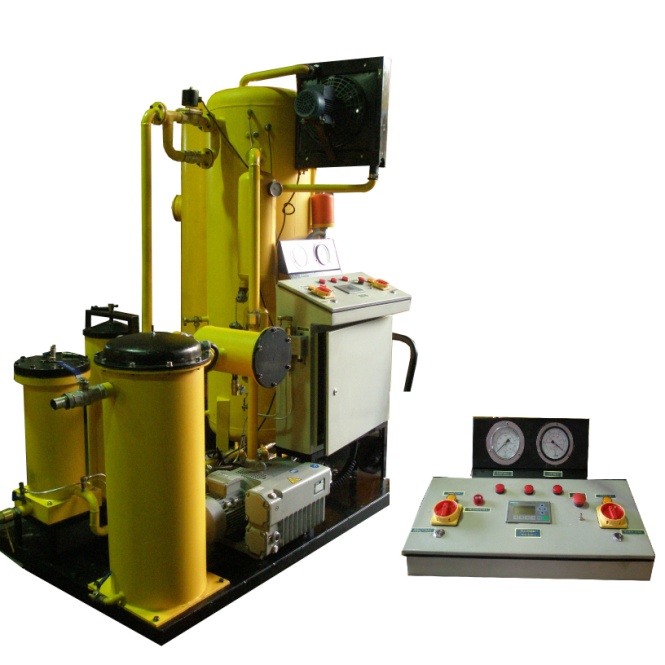

•        سیستم مجهز به کنترل الکترونیکی PLC بوده و نمایشگر LED بر روی پانل کنترل قرار می گیرد. بدین ترتیب علاوه بر کنترل سیستم، عبب یابی اتوماتیک توسط PLC صورت گرفته و علت عیب بر روی نمایشگر گزارش می شود.
•        دو خط مجزای عبور روغن تعبیه شده است و در مواردیکه آلودگی آب ناچیز می باشد، جریان روغن از مسیر فیلتراسیون صورت گرفته و واحد تقطیر بای پاس می شود. بدین منظور، دو کلید مجزا بر روی پانل قرار می گیرد.
•         پمپ خلا از نوع رینگ مایع بوده و ورود بخارات به پمپ، هیچگونه آسیبی به آن وارد نمی کند.
•         سیستم دارای مخزن آب خنک کننده بوده و نیازی به منبع خارجی آب، جهت کندانسور یا پمپ خلاء نمی باشد.
•        فیلتر المنتهای مورد استفاده در دستگاه ساخت این شرکت بوده و لذا جهت تامین این قطعات مصرفی نیازی به سفارش خارجی و خرید پر هزینه نمی باشد.
•        در هنگام گرفتگی فیلترها و نیاز به تعویض یا شستشو، اعلام اتوماتیک صورت می پذیرد.
•        سیستم مجهز به تجهیزات مانیتورینگ آلودگی بوده و مقدار آلودگی آب و ذرات جامد، در هر لحظه قابل تعیین است. (به صورت انتخابی)

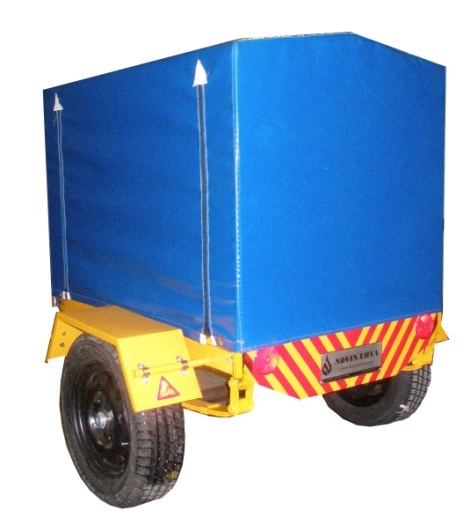

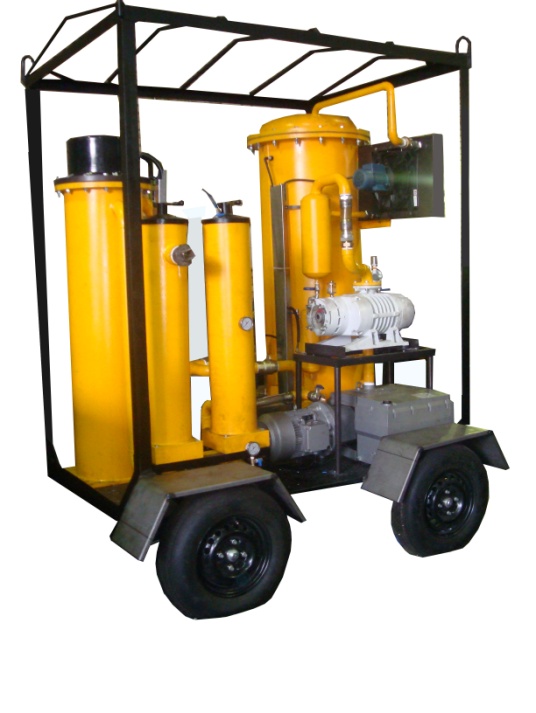

•        سیستم قابل حمل بوده و به راحتی در محیط جابجا می شود. امکان نصب سیستم بر روی تریلر دو یا چهار چرخ وجود دارد.
•        سیستم مجهز به فیلتر هواکش با قابلیت جذب رطوبت می باشد. بدین ترتیب امکان برقراری جریان متقاطع هوای خشک و امکان ورود رطوبت بیشتر از فاز مایع به فاز گاز (تعادل روغن و هوا) میسر می گردد.
•        سیستم می تواند به کوالسر تجهیز شود. کوالسر آبهای آزاد را جدا نموده و به عنوان پخش کننده برای برج تقطیر نیز عمل می کند.
•        در سیستمهای تقطیر نوین احیا از روشهای مختلف برای پخش نمودن و افزایش سطح تماس دو فاز جهت بالا بردن راندمان تقطیر استفاده شده است. لذا سرعت جداسازی آب بالاتر از سیستمهای مشابه است.
•        لوله ها ی مسیر آب و بخار از جنس استیل ضد زنگ است و اتصال تمام اجزا از طریق فلنجهای  استاندارد  مطابق  ASME B16.5و فیتینگهای منطبق بر ASME B16.11 صورت می گیرد. کلیه هاوسینگها، لوله استاندارد مطابق ASME B 36.10,19 , API 5L می باشد. تست نفوذ پذیری جوش،اشعه X و در صورت نیاز هیدرو تست انجام می شود.
